FX HV

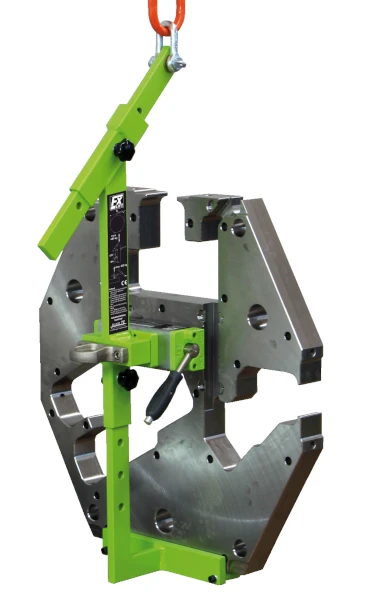

Das Horizontal-Vertikal-System FX-HV ist die ideale Lösung für den Transport von Teilen von der Horizontalen in die Vertikale oder in umgekehrter Reihenfolge. Sonderabmessungen sind auf Anfrage möglich.
FX HV
| Modell | max. Traglast Abmessungen | max. Traglast | Abmessungen | Gewicht | |||||
|---|---|---|---|---|---|---|---|---|---|
| Flach | Rund | Mit Anschlag | Ohne Anschlag | L | B | L1 | B1 | ||
| FX-HV200 | 2000x750 mm | Ø 250-750 mm | 200 Kg | 40 Kg | 1000 mm | 400 mm | 715 mm | 390 mm | 24 Kg |
| FX-HV400 | 2000x1000 mm | Ø 400-1000 mm | 400 Kg | 80 Kg | 1250 mm | 450 mm | 795 mm | 475 mm | 31 Kg |
| FX-HV800 | 2500x1250 mm | Ø 500-1200 mm | 800 Kg | 160 Kg | 1500 mm | 500 mm | 1040 mm | 520 mm | 64 Kg |
| FX-HV2000 | 2500x1250 mm | Ø 500-1200 mm | 2000 Kg | 400 Kg | 1800 mm | 600 mm | 1200 mm | 650 mm | 250 Kg |
| FX-HV3000 | 2500x1250 mm | Ø 500-1200 mm | 3000 Kg | 600 Kg | 1800 mm | 600 mm | 1200 mm | 650 mm | 320 Kg |
| Sicherheitsfaktor 3.5 | Test Method EN 13155 | max. Betriebstemperatur 80 °C | |||||||
PRODUKTÜBERSICHT MODELLE FX ZUBEHöR
Horizontal-Vertikal-System
FX HV
Horizontal-Vertikal-System von 150 bis 3000 kg
Das Horizontal-Vertikal-System FX HV ist die ideale Lösung für den Transport von Teilen von der Horizontalen in die Vertikale oder in umgekehrter Reihenfolge. Sonderabmessungen sind auf Anfrage möglich.
FX HVS
Horizontal-vertikal kippbares System
FX HVS-Systeme ermöglichen eine 90°-Drehung der angehängten Last Die von Magnethebern getragene Last kann jederzeit ihre Position von der Horizontalen in die Vertikale ändern.
FX HV HVS
SONDERLÖSUNGEN
Vega Technik unterstützt Sie bei der Entwicklung und Herstellung von Sonderzubehör, abgestimmt auf Ihre spezifischen Bedürfnisse.
