SERIE FX

LASTHEBEMAGNETE

Serie FX

Handbetriebar Permanent Lasthebemagnete

Permanent-Lasthebemagnete funktionieren ohne externe Energieversorgung; Sie werden manuell über einen Betätigungsgriff aktiviert und sind die am häufigsten verwendete Lasthebemagnete. Permanent-Lasthebemagnete eignen sich zum Heben und Bewegen einzelner Lasten wie Bleche, Rohteile, Schmiedeteile, Gussteile und Profile mit einer Tragfähigkeit bis maximal 3 Tonnen und werden in allen Industriebereichen eingesetzt überall dort, wo Eisenmetallteile benötigt bzw. gehandhabt werden.

Die FX-Produktfamilie umfasst sogenannte Universalheber und spezifische Modelle für jede Art von Last: bestimmt haben wir auch für Ihre Anwendung den passenden Lasthebemagnete
Sicherheitsfaktor 3,5.
Entspricht den EWG-Normen CE/EN 13155/MRL 2006/42.
5 Jahre Garantie.
ENTDECKEN SIE DIE PRODUKTE
KATALOG DOWNLOAD

PRODUKTÜBERSICHT

FX UNIVERSAL

Die vielseitigste Lasthebemagnetserie für verschiedene Anwendungen von 150 bis 3000 kg

Produkte verfügbar FX UNIVERSAL
FX R

Eine Reihe von Lasthebegeräten speziell für runde Lasten von 100 bis 1800 kg und von 25 bis 560 mm. Durchmesser

Produkte verfügbar FX R
FX P

Eine Reihe von Lasthebegeräten speziell für Rohre und dünne Dicken von 170 bis 1650 kg

Produkte verfügbar FX P
FX VV

Eine Reihe von Lasthebegeräten speziell für Profile mit einem 90°-Winkel und heiße Teile bis 150 °C von 200 bis 800 kg.

Produkte verfügbar FX VV
FX VV HOT

Eine Reihe von Lasthebegeräten speziell für heiße Teile bis zu 250 °C von 150 bis 600 kg

Produkte verfügbar FX V HOT
FX C

Eine Reihe von spezieller Lasthebegeräten für Flansche, Hülsen und Scheiben von 175 bis 450 kg.

Produkte verfügbar FX C

FX ZUBEHÖRE

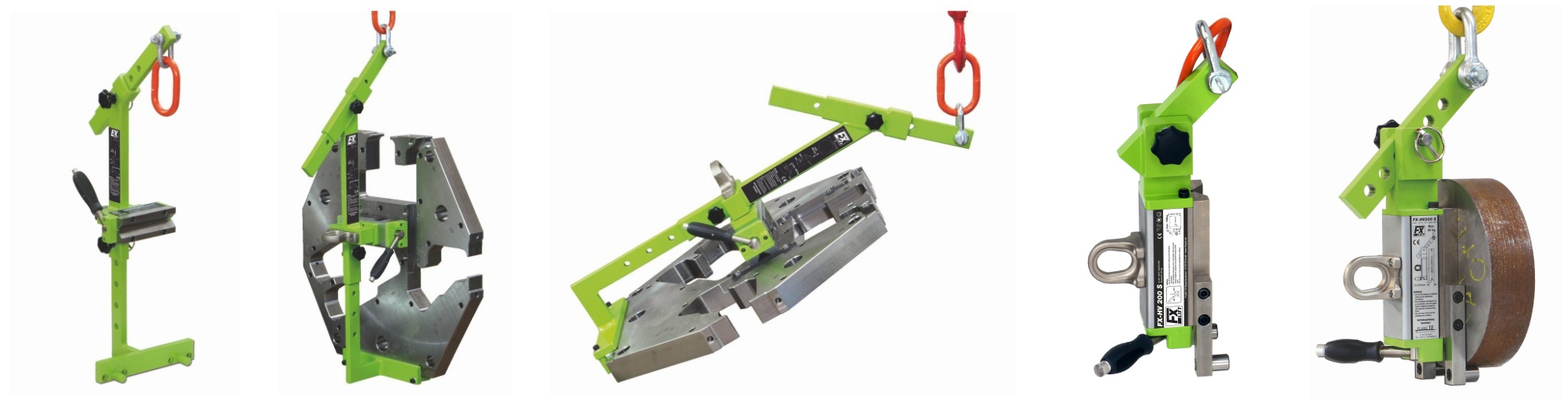

FX HV Rotationsvorrichtungen ermöglichen horizontale Werkstücke in die vertikale Position zu bewegen oder umgekehrt.
  • FX-HV Horizontal-Vertikal-System von 150 bis 3000 kg
  • FX-HVS Horizontal-Vertikal Kippbares System
  • FX-LT Magnetische Hebetraverse von 600 bis 4800 kg
  • FX-KT Kleine Magnetische Hebetraverse von 240 bis 480 kg


ENTDECKEN SIE DIE ZUBEHÖRE

ERSATZTEILE

TEILE IMMER IN UNSEREM LAGER ERHÄLTLICH

Aktivierungshebel

Robust und ergonomisch aus Stahlrohr, Kunststoff und weichem Gummi im Griff.

DATENSCHILDERN

mit einem bestimmten Druckverfahren hergestellt und müssen immer lesbar sein, damit der Bediener den Aufzug korrekt verwenden kann.

SEITENABDECKUNGEN AUS DIE-CAST-ALUMINIUM

Verwendet, um das Eindringen von Fremdkörpern in den Magnetkreis zu vermeiden und kann bei Bruch leicht ausgetauscht werden.

OBERE PLATTE AUS ANODISIERTEM ALUMINIUM

Die obere Platte wirkt als magnetischer Isolator.

KRANÖSE

Aus Kohlenstoffstahl geformt und auf mehr als das Zehnfache der Belastung geprüft, verzinkte Befestigungsschrauben DIN 912 8.8 (Hinweis zum Anziehen beachten).

SET VERSIEGELTE KUGELLAGER

Es begünstigt die Rotation und verhindert das Eindringen von Staub in das Magnetsystem.

FAQs

TECHNISCHE UND BETRIEBSINFORMATIONEN

DIE KONTAKTFLÄCHE ZWISCHEN MAGNETLIFT UND HANDHABUNGSMATERIAL

Ein Abstand zwischen dem Magnetpol des Hebers und der zu handhabenden Last erzeugt einen Luftspalt. Rost, Farbe, Schmutz, Papier oder eine unebene Auflagefläche erzeugen Luftspalte, die Auftriebskraft ist umgekehrt proportional zur Dicke des vorhandenen Luftspalts.

Dicke des Materials

Der Weg des Magnetflusses innerhalb eines Stücks wird durch einen Halbkreis dargestellt, der von der Mitte eines Pols des Magnethebers ausgeht und sich in der Mitte des Pols mit entgegengesetzter magnetischer Polarität schließt. In einem dünnen Stück ist der Verschluss dieser Strömung nicht vollständig, daher wird eine Strömungsdispersion erzeugt. Daher ist die resultierende Verankerungskraft geringer als die, die erhalten werden kann, wenn der gesamte Fluss von einem Stück mit ausreichender Dicke absorbiert wird, um ihn aufzunehmen.

Teilegröße / Eigenstabilität

Kontaktfläche, Dicke und Länge des zu handhabenden Materials sind Faktoren, die die Anziehungskraft eines Magnethebers beeinflussen. Wir empfehlen Ihnen, unsere Techniker zu konsultieren, um die Eignung des für Ihre Anwendung ausgewählten Aufzugs zu überprüfen.

Chemische Zusammensetzung des Materials

Die chemische Zusammensetzung der anzuhebenden Last kann abhängig von ihrer magnetischen Permeabilität auch die Anziehungskraft eines Magnethebers beeinflussen. Übliche Stähle (ST37-52) mit niedrigem Kohlenstoffgehalt weisen eine gute magnetische Permeabilität auf. Legierte Stähle mit einem Gehalt an NE-Bauteilen weisen eine geringe magnetische Permeabilität auf. Heißbehandlungen, die die Molekülstruktur von Stahl verändern, können auch die magnetische Permeabilität verringern. Je „legierter“ ein Stahl ist, desto schlechter ist die magnetische Reaktion und desto höher ist die Wahrscheinlichkeit, dass das Stück einen Restmagnetismus aufweist.

Materialtemperatur

Mit zunehmender Temperatur bewegen sich die Moleküle des ferromagnetischen Materials schneller, dieses Phänomen bewirkt eine Verringerung der magnetischen Leitfähigkeit des Materials selbst. Die Betriebstemperatur der FX-Lifter beträgt bis zu max. 80 ° C. Bei der FX-V-HOT Serie beträgt bis zu max. 350 ° C.

Überprüfung von Lasthebemagnete

Lasthebemangete der FX-Serie werden mit einer Konformitätserklärung des Herstellers geliefert, die die Einhaltung der Normen MD 2006/42 EC und EN 13155 garantiert. Für bestimmte Situationen (Schläge, Kollisionen, Brüche) muss eine zusätzliche Prüfung durchgeführt werden. DGUV / BGR 500 / Kapitel 2.8. Eine regelmäßige Überprüfung muss mit einem jährlichen Mindestablauf gemäß DGUV / BGR 500 / Abschnitt 2.8 durchgeführt werden.

Gerne überprüfen wir Ihre Magnetheber in unserem Büro. Wir sind immer mit allen Ersatzteilen ausgestattet, bei Brüchen werden die Lifter in kurzer Zeit restauriert.
