HEAVY LIFTING

Elektro-permanent Lasthebemagnete

Heavy Lifting

Elektro-permanent Lasthebemagnete VT-HLM und VT-HMH (5-50ton)

Vegatechnik entwickelt elektro-permanente Magnetmodule für die Bewegung dicker Platten und geschmiedeten Blöcken.

Die elektro-permanenten magnetischen Hebesysteme HLM / HMH sind UNI 13155: 2009 genormt. Jedes Modul kann einen Sicherheitsfaktor von 1: 3 (3-fache der maximal zulässigen Last) entwickeln.

ENTECKEN SIE DIE KOMPLETTE SERIE

AKTIVIERUNG
DES LASTHEBEMAGNETS

Tastaturbefehle ermöglichen eine einfache Bedienung des Systems.

4 -STUFIGE REGELUNG
DER MAGNETISCHEN KRAFT

Durch Leistungsregulierung wird der Halt der Last überprüft und Bewegungen in maximaler Sicherheit durchgeführt.

GLEICHMÄSSIGE
LASTVERTEILUNG

Die EPM Module sorgen für gleichmäßige Lastenverteilung um sicheres Anheben zu gewährleisten.

Maximale
Sicherheit

Sicherheitsvorrichtungen sorgen für maximale Sicherheit während der Hebephase.

PRODUKTÜBERSICHT

VT-HLM

Für die Hebung von Blöcken und Schmiedeteilen.

DATENBLATT
VT-HMH

Zur Handhabung von Blechen und Blöcken

DATENBLATT

TECHNISCHE DETAILS

für mehr Sicherheit und Produktivität

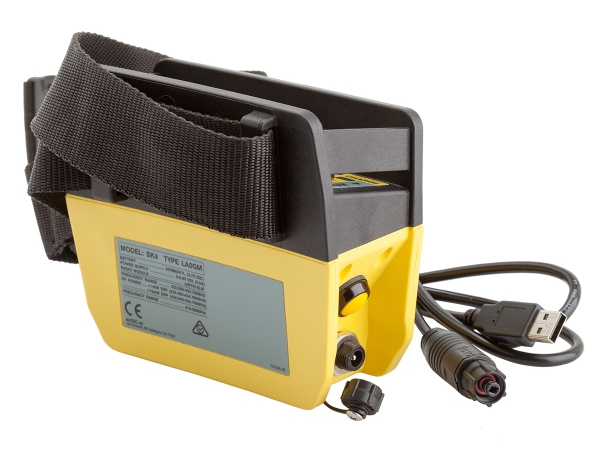

FERNBEDIENUNG

zur Steuerung verschiedener Funktionen, ausgestattet mit modernen Sicherheitstechnologien und breitem Aktionsspektrum.

SIGNALLEUCHTEN

mit drei Lampen zur Anzeige des Schaltzustandes.

SICHERHEITSSENSOR

Der Sicherheitssensor befindet sich nahe eines der Schäkel des Kettenzuges und wird direkt vom Schäkel selbst betätigt. Abhängig vom Status des Kettenzugs (lastfrei oder gespannt) sendet der Sensor ein Signal an die Steuerung:
  • DEMAG-Zyklus, wenn die Last vom Boden abgehoben wird.
  • FULL MAG-Zyklus ein, wenn die Last vom Boden angehoben wurde.

FAQs

TECHNISCHE- UND BETRIEBSINFORMATIONEN

FUNKTIONELLE EINLEITUNG:

Das Heben und die Bewegung von ferromagnetischen Materialien mit diesen Lasthebern werden durch die Materialeigenschaften ermöglicht, die die Kraftlinien des von der Ausrüstung erzeugten Magnetfelds lenken. Die elektropermanente Technologie ermöglicht es, die in bestimmten Legierungen oder Verbindungen gespeicherte oder speicherbare magnetische Energie zu nutzen: die Permanentmagnete

ELEKTROPERMANENTE MAGNETISCHE SYSTEME:

Die Einhaltung der EU-Vorschriften sowohl hinsichtlich der Sicherheit am Arbeitsplatz als auch der elektromagnetischen Verträglichkeit (leitungsgebundene und abgestrahlte Emissionen) macht den elektro-permanenten Stromkreis zur einzig gültigen Alternative im Bereich der Magnetheber. Tatsächlich erfüllen diese Systeme die folgenden Anforderungen:
  • Sie benötigen keine externe kontinuierliche Energiequelle (im Gegensatz zu elektromagnetischen Geräten), da das Funktionsprinzip mit doppelt reversiblem Permanentmagneten (elektro-permanenter Schaltkreis) die Stromversorgung nur für Zyklen von jeweils wenigen Sekunden in der "MAG" -Phase von verwendet Magnetisierung und "DEMAG" der Entmagnetisierung.
  • Sie sind eigensicher, für die gesamte Ladezeit völlig autark und daher unempfindlich gegen Stromausfälle. Dank der hochenergetischen Permanentmagnete bleibt die Last mit konstanter Kraft am Haken.
  • Sie haben keinen Einfluss auf den Betrieb der umgebenden Geräte (während der Lastfreigabephase erfolgt keine Energierückgabe im Stromversorgungsnetz).

TASTENFUNKTIONEN:

  • SELECT - Ermöglicht die Auswahl der Magnetmodule von A bis D lt. dem im Handbuch enthaltenen technischen Schema und auf der Platte, die am Körper der Teleskopstange befestigt ist. Überprüfen Sie immer die Gewichts- und Größenbeschränkungen der zu handhabenden Last. Stellen Sie sicher, dass der Hebevorgang der betreffenden Last entspricht.
  • DEMAG - ermöglicht die Entmagnetisierung von elektro-permanenten Modulen. Um diesen Zyklus zu starten, muss die DEMAG-Taste gleichzeitig mit der SAFE-Taste gedrückt werden, um sicherzustellen, das dieser Vorgang beabsichtigt ist.
  • PICK UP - ermöglicht den ersten Betrieb des Hebezyklus. Die elektro-permanenten Module sind zu 75% ihrer Kapazität magnetisiert. – PICK-UP kann mit der Last auf dem Boden und durchhängenden Ketten aktiviert werden. Der PICK UP-Zyklus muss immer einem FULL MAG-Zyklus vorausgehen. Wenn PICK-UP die Last nicht anhebt, setzen Sie die Teleskop-Querstange wieder auf den Boden, führen Sie einen DEMAG-Zyklus durch, erhöhen Sie das POWER-Level und beginnen Sie erneut mit einem PICK UP-Zyklus.
  • FULL MAG - ermöglicht 100%ige Magnetisierung. FULL MAG kann nur aktiviert werden, wenn die Last vom Boden angehoben wird. FULL MAG muss immer nach dem PICK UP-Zyklus durchgeführt werden.
  • → ← ; ← → - PFEILE - Geben Sie die Öffnungs- / Schließrichtung der Teleskoparme der Teleskop-Querstange an (Das System ist so eingestellt, dass die Teleskoparme im DEMAG-Zustand und mit vom Boden angehobener Teleskop-Querstange geöffnet / geschlossen werden können).
  • COMMUTER POWER (RADIO - MANUAL) - Ermöglicht die Auswahl des zu verwendenden Bedienfeldes, REMOTE CONTROL oder PUSH-BUTTON am Teleskop-Crossbar
  • POWER - Ermöglicht die Auswahl des POWER-Pegels (von 1 bis 4), mit dem während des PICK-UP-Zyklus gearbeitet werden soll. In der Praxis wird die Intensität der Magnetkraft der elektropermanenten Magnetmodule definiert. Mit dieser Funktion wird das Anheben in Relation zur Blechdicke erhöht oder verringert. Die Art des Niveaus gemäß den Blechdicken ist unten angegeben: STUFE 1 = ANZEIGE 5-6 mm STUFE 2 = ANZEIGE 6-8 mm STUFE 3 = ANZEIGE 8-10 mm STUFE 4 = ANZEIGE >10 mm- über dem Datenschild (am Körper von der EP Beam)

FLÜGELFLEXION:

Um die zu handhabende Last sicher zu heben, ist es wichtig zu überprüfen, ob ihre Eigenschaften innerhalb der Werte liegen, die in der Abbildung unter folgendem Link angegeben sind: "WING BENDING" Eine der Hauptursachen für das Trennen der Last ist die Handhabung großer Teile mit verringerter Dicke, wodurch der Abplatzungseffekt verursacht wird. Diese Lasten haben keinen ausreichenden mechanischen Auftrieb und daher zeigt das Diagramm "WING BENDING" die maximale Projektion, die das zu handhabende Teil in Bezug auf den Magnetheber in Abhängigkeit von seiner Dicke haben muss.

BESONDERE WARNHINWEISE:

  • Stellen Sie sicher, dass das Gewicht und die Abmessungen der Last nicht größer sind als die auf der Systemplatte angegebene maximale Kapazität. Warten Sie mit der Bestätigung der LAMPS-Signale, bevor Sie den nachfolgenden Vorgang ausführen. Führen Sie keinen Magnetisierungszyklus durch, wenn der Lifter keinen Kontakt mit der Last hat. Bewegen Sie die Last niemals in PICK UP, es ist immer ein FULL MAG-Zyklus erforderlich, um die Last zu bewegen. Beginnen Sie bei einer Unterbrechung der Versorgungsleitung immer mit einem DEMAG-Zyklus. Stellen Sie den Lifter so weit wie möglich nicht in Bereichen auf, die stark verschmutzt oder stark deformiert sind. Entfernen Sie Fremdkörper von der Ladefläche, bevor Sie den Lifter verlegen. Bewegen Sie während der Magnetisierungszyklen oder der Entmagnetisierung keinen Wahlschalter. Überprüfen Sie vor der Verwendung des Geräts die Reinigung und die ordnungsgemäße Funktion des SAFETY SWITCH SENSOR-Geräts, um optimale Betriebsbedingungen zu erzielen.
